こんにちは！「tamukai works」のたむかいです。
天気が悪く、本業の「釣り船 たむちゃん号」が連続でお休みになってしまいました。海に出られない日は、家の中でできるDIYや機械いじりに没頭する大チャンス！

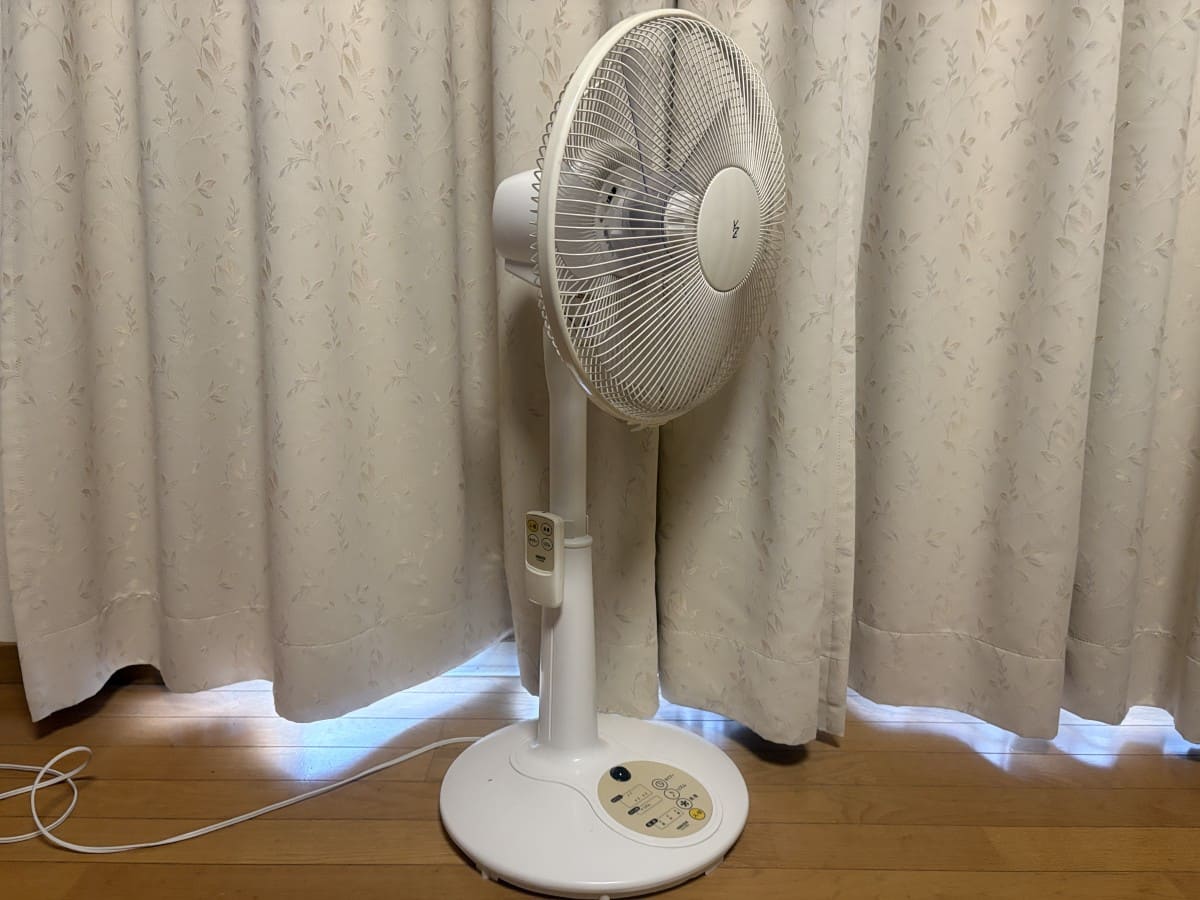

ということで今回は、我が家で「ほぼ止まっているような超スロー回転」になってしまった扇風機（2013年製 YAMAZEN YLR-H302）の修理に挑戦します。

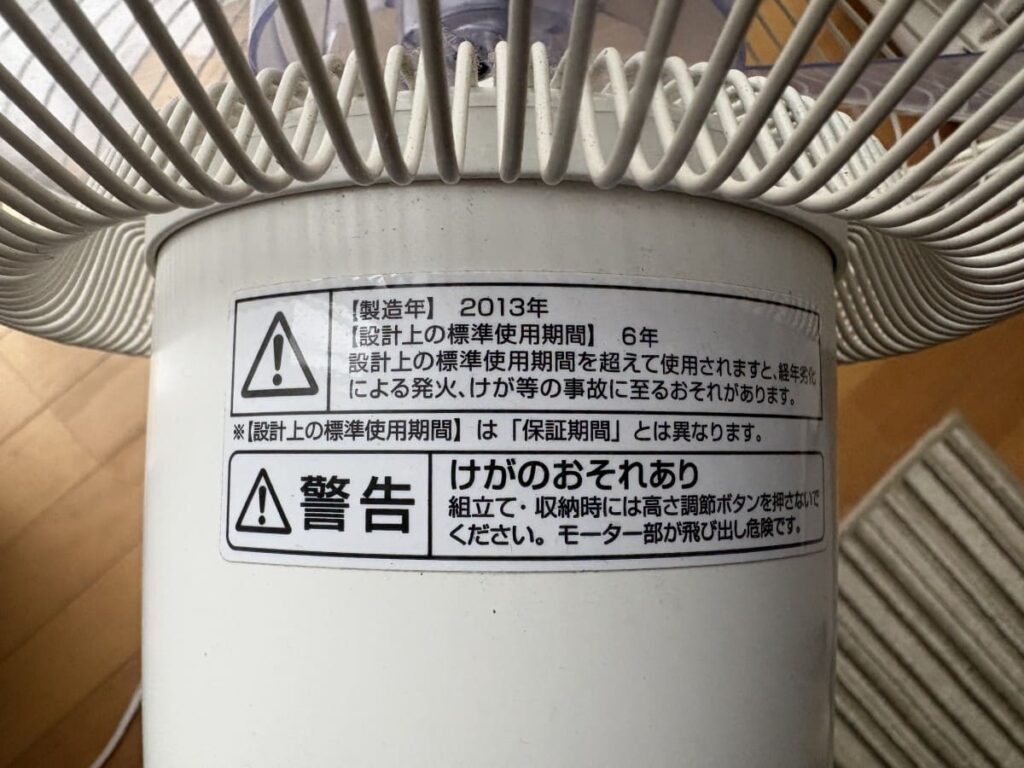

「設計上の標準使用期限6年」って書いてあるけど、直せるものは直して使うのがDIYの醍醐味ですよね！
扇風機が回らない！考えられる2つの原因
扇風機の羽が回らなくなる原因は、大きく分けて以下の2つが考えられます。
- 起動用コンデンサの容量抜け（最有力）
- 軸受けの油切れ・スラッジ固着
今回はこの両方をチェックしながら、修理を進めていきます。
必要な工具・ケミカルを用意しよう
修理を始める前に、道具を揃えましょう。
- デジタルマルチメーター（静電容量測定機能付き）：コンデンサの劣化を正確に測るための必須アイテムです。
- 極圧潤滑剤（ベルハンマーやゾイルなど）：軸受けの潤滑に使います。※KURE 5-56等の揮発性浸透潤滑剤はすぐ乾いてしまうのでNG！
- ギボシ端子＆圧着工具：配線を繋ぐために使います。
ポチップ
【実践】扇風機の修理手順
それでは、実際の修理手順をステップ形式で解説します！

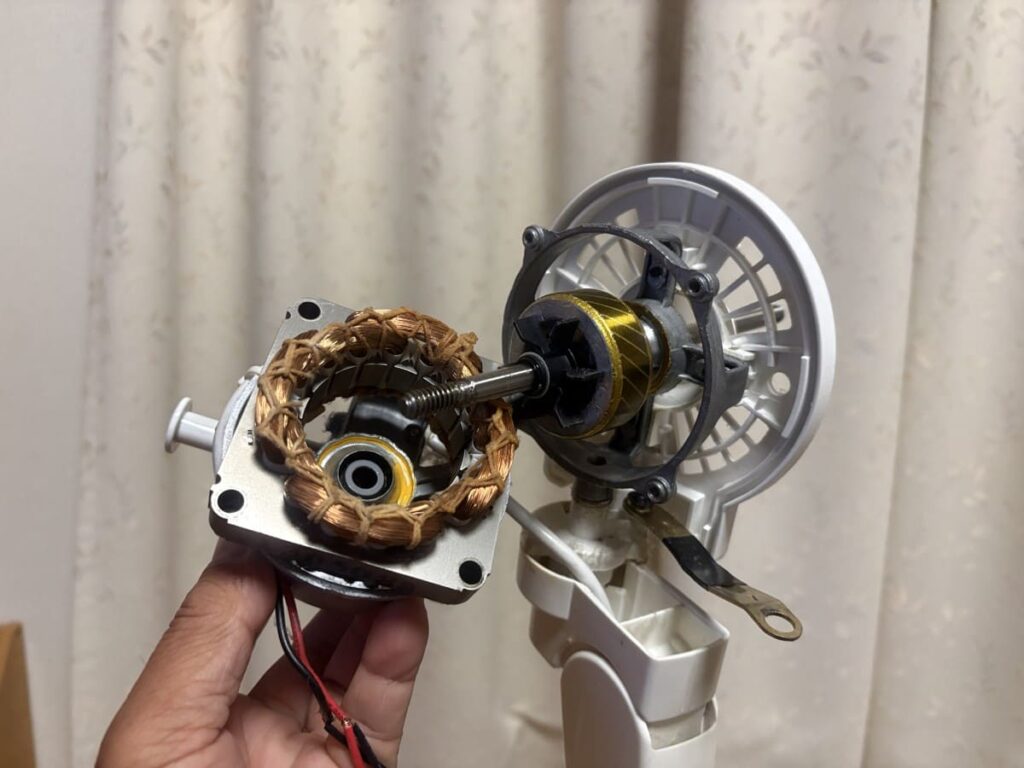

まずは電源を抜き、手で羽（シャフト）を回してみます。
少し重かったので、前後の軸受け（シャフトとケースの隙間周辺）の汚れを拭き取りました。
そこに極圧潤滑剤を数滴垂らし、手で何度もシャフトを回してしっかりなじませます。これで物理的な抵抗はクリア！
シャフトが軽く回るようになったのに、通電してもまだ回転が遅い…。こうなると、「コンデンサの劣化」がほぼ確実です。

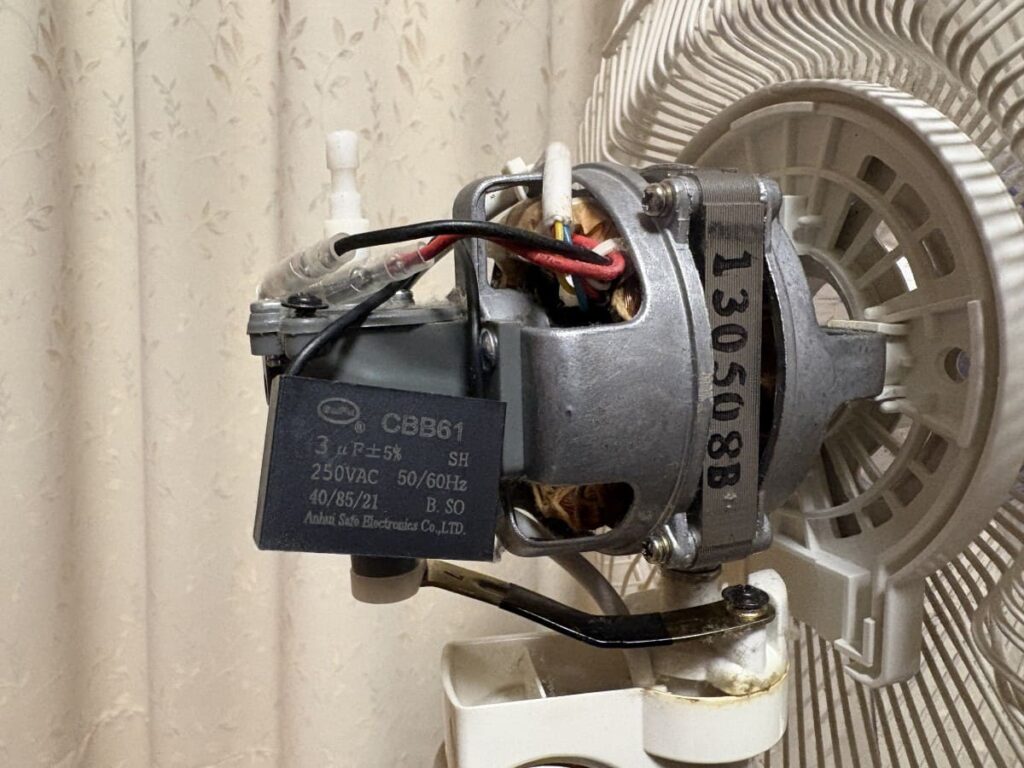

モーターの横にある黒い四角い部品が「CBB61型フィルムコンデンサ」です。
これをテスターで測ってみましょう。

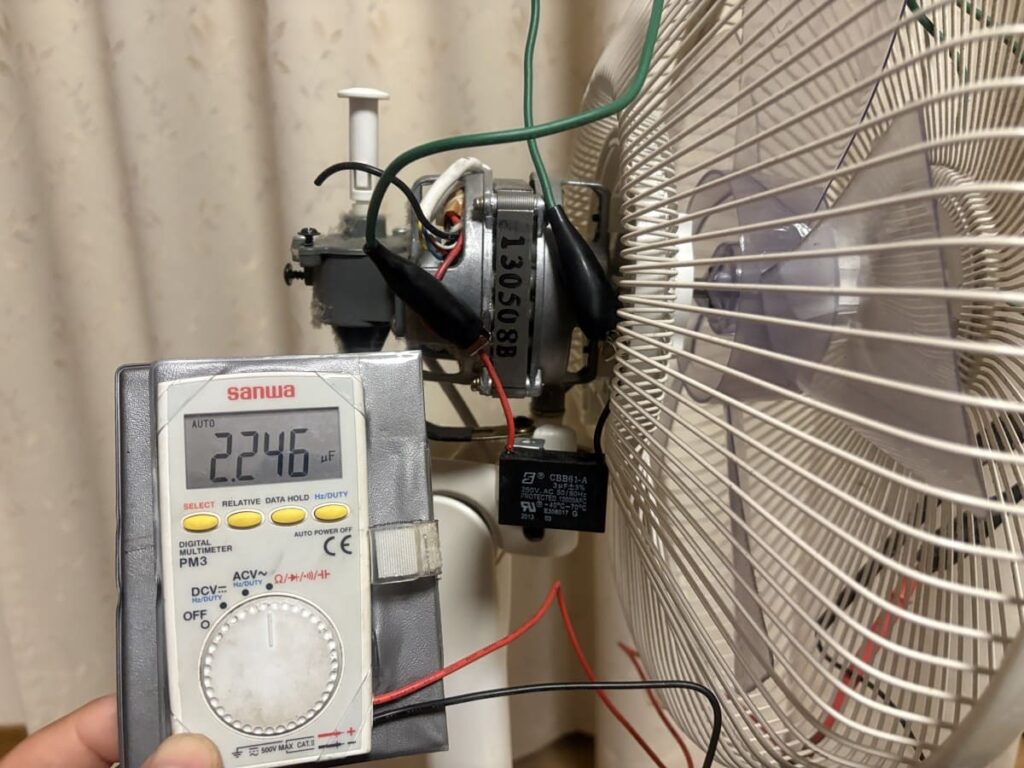

側面に印字されている規定値は「3μF」ですが、測定結果はなんと「2.24μF」。完全に容量抜けを起こしていますね。これが原因で間違いありません！
Q. テスターを使ったコンデンサの測り方を教えて！
A. 以下の手順で安全に測定してください。
- 切り離し: 扇風機本体の回路からコンデンサの配線を最低片方切断し、独立させます。
- モード設定: テスターを「静電容量（-| |- または F）」モードに合わせます。
- 測定: テスターの赤と黒のプローブをコンデンサの金属線に接触させます（極性はないので赤黒どちらでもOK）。
- 判定: 数秒待って数値を読み取ります。「3μF（±5%）」に対して「2.24μF」など大幅に低い場合は寿命です。
同容量・同耐圧（今回なら 3μF / 250V AC等）の新しいCBB61コンデンサを手配し、交換します。極性はないので、向きは気にしなくてOKです。
ポチップ

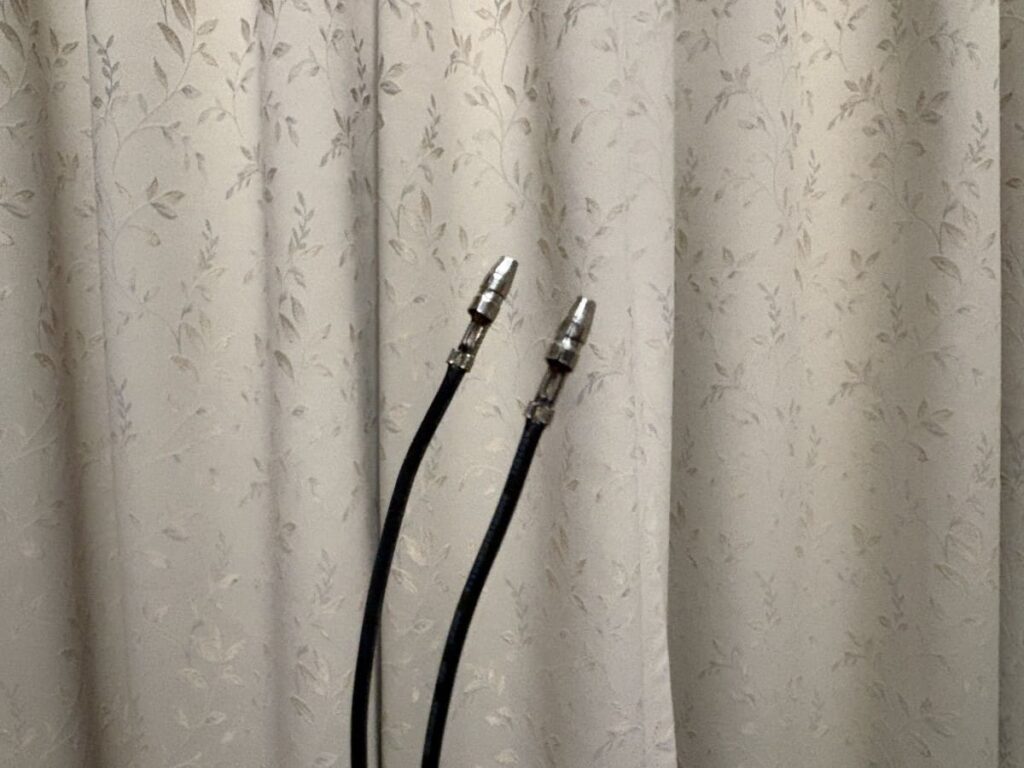

今回は結線に「ギボシ端子」を使用しました。
綺麗にカシメるには、やはり専用の圧着工具を使うのがおすすめです。
配線が回転するローターに巻き込まれないよう、取り回しを工夫して固定します。
カバーを元通りに組み立てて、いざスイッチON！

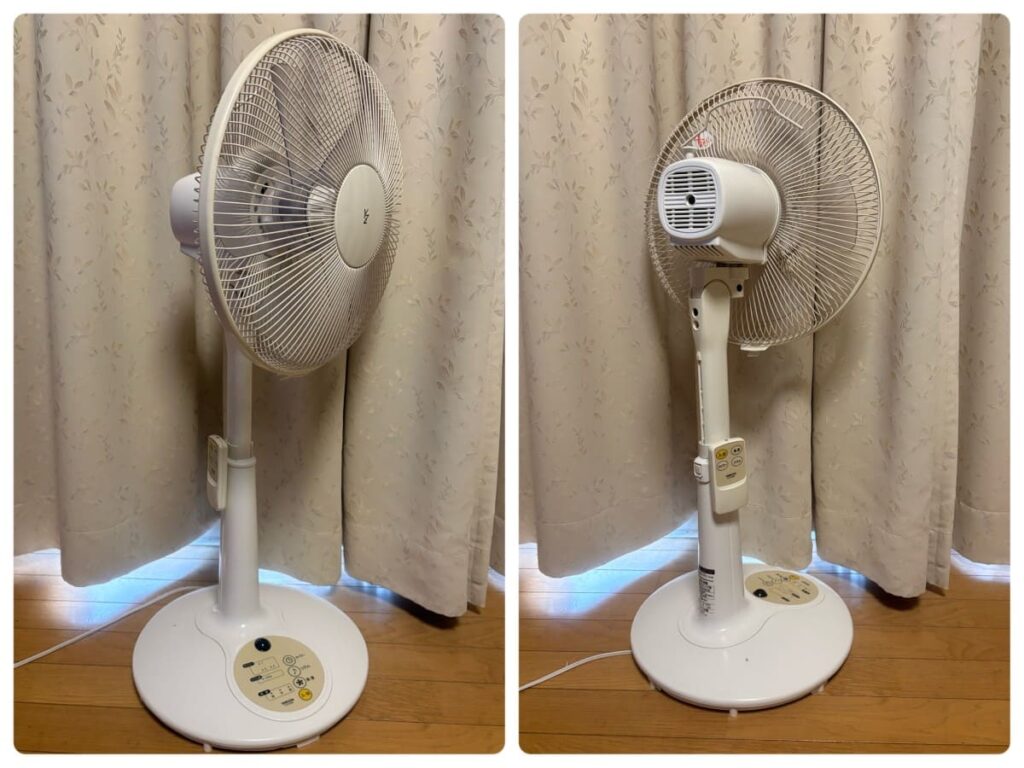

見事、新品の時のように力強い風が復活しました！超スロー回転がウソのようです。
（豆知識）コンデンサって何をしてるの？
「そもそも、コンデンサがダメになるとどうして回らなくなるの？」と疑問に思う方もいるかもしれません。簡単に解説しますね！
家庭用のコンセントから来ている電気（単相交流）は、プラスとマイナスが交互に入れ替わっているだけなので、そのままモーターに流しても「右に回るか左に回るか分からない」状態になり、自力で回れません。
そこでコンデンサの出番です！
コンデンサを通った電気は、メインの電気と比べて波のタイミングがズレます。この「タイミングの違う2つの磁力」が合わさることで、人工的に「ぐるぐると回る磁力の渦」が生まれ、モーターが力強く回り始めるのです。
コンデンサが劣化すると、この「波をずらす力」が弱くなり、モーターを回す渦が作れなくなってしまいます。
「自転車のペダルを真上から踏み込めずに止まっている状態を、斜めの踏みやすい位置にずらしてくれる部品」とイメージすると分かりやすいかもしれませんね。
まとめ：機械いじりは楽しい！そして船のメンテナンスへ…
今回は扇風機のコンデンサ交換という、ちょっとマニアックな修理をお届けしました。自分で原因を突き止めて機械が再び動いた時の達成感は、何度味わっても最高です！
実はこうした電気系統の知識や機械のメンテナンス技術、私が普段操船している「釣り船 たむちゃん号」の整備にも大いに役立っているんです。
船のエンジンや計器類も、日頃の細かなメンテナンスが命。海の上でお客様の安全を守るため、扇風機修理で培った（？）探究心と技術で、常に船をベストコンディションに保っています！
「機械に強い船長なら安心だな！」と思っていただけた方（笑）、ぜひ青森の海へ遊びに来てくださいね。安全・快適な船で、最高の釣り体験をご案内します！
それでは、また次回のDIY（または釣果報告）でお会いしましょう！
